Cubierta o entrepiso de viguetas pretensadas y bovedillas de EPS

cubierta o entrepiso de viguetas pretensadas y bovedillas de eps

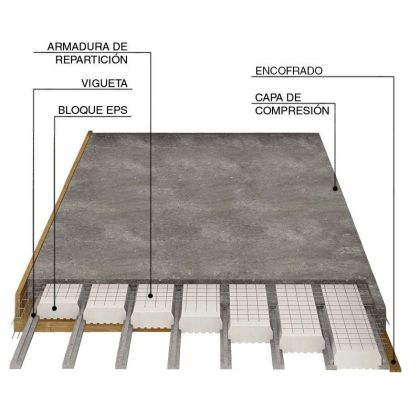

Losa alivianada para cubierta o entrepiso, de bloques EPS . Provee una mejor aislación térmica que una losa tradicional, permitiendo un ahorro de energía en climatización. Reduce la transmisión de ruidos molestos en entrepisos. Además, al ser macizo y con una superficie que no absorbe agua ni altera el proceso de fragüe del hormigón.

Cálculo de materiales

¿Cómo calculo esto?
¿Cómo calculo esto?
Recordá que este cálculo es aproximado. El definitivo debe ser realizado por un profesional habilitado.
  1. 1

    Replanteo

    Una vez elevados los muros sobre los cuales cargará la losa se verifica que se encuentren aplomados correctamente para evitar problemas a futuro y realiza la limpieza del sitio.

  2. 2

    Apuntalamiento y encofrado

    Antes de la colocación de las viguetas es necesario disponer un apuntalamiento mediante puntales alineados perpendicularmente, garantizando que la deformación de la losa sea mínima y que los niveles de tracción no sean excesivos. Se provee también de unos milímetros de altura adicional a los puntales centrales para compensar el descenso al momento del desapuntalamiento. Además se realizara el encofrado para evitar deformaciónes de los encadenados y contener el hormigón vertido

  3. 3

    Colocación de las viguetas

    Se colocan las viguetas sobre las paredes portantes, dentro de los encadenados horizontales o vigas, procurando que el apoyo mínimo sea de 10cm. La distancia entre viguetas se establece mediante la colocación de una bovedilla como distanciador en cada extremo.

  4. 4

    Colocación de bovedillas

    Una vez alineadas las viguetas, se continúa la colocación de las bovedillas controlando que no queden espacios libres y se obturan los extremos de las bovedillas de las puntas para evitar que ingrese luego el hormigón colado.

  5. 5

    Limpieza y colocación de armadura

    Antes del colado del hormigón se debe eliminar todo rastro de tierra, cal y otras impurezas que puedan contaminar el mismo. Se coloca la malla con separadores para distanciarla de las bovedillas, y dos barras de acero de 8mm actuando como nervios de repartición, 1 nervio hasta 3,60m, 2 nervios igualmente espaciados hasta 5,40m y 3 nervios igualmente espaciados cuando la losa supere los 5,40m de luz.

  6. 6

    Hormigonado

    Se realiza el hormigonado de la losa mediante una sola operación en dirección perpendicular a las viguetas, llenando perfectamente los nervios transversales y los espacios entre bovedillas sobre las viguetas.

  7. 7

    Desapuntalamiento

    Pasados 12 días, en el caso de luces de hasta 5m se podrá desapuntalar, mientras que para luces mayores se podrá desapuntalar a los 15 días. El orden de desapuntalamiento será siempre desde el centro del vano hacia los extremos, de forma gradual, evitando retirar los puntales simultáneamente para que la losa no se vea sobreexigida o trabaje de forma inadecuada mientras se realiza el desapuntalamiento.

  8. 1

    Replanteo

    Una vez elevados los muros sobre los cuales cargará la losa se verifica que se encuentren aplomados correctamente para evitar problemas a futuro y realiza la limpieza del sitio.

  9. 2

    Apuntalamiento y encofrado

    Antes de la colocación de las viguetas es necesario disponer un apuntalamiento mediante puntales alineados perpendicularmente, garantizando que la deformación de la losa sea mínima y que los niveles de tracción no sean excesivos. Se provee también de unos milímetros de altura adicional a los puntales centrales para compensar el descenso al momento del desapuntalamiento. Además se realizara el encofrado para evitar deformaciónes de los encadenados y contener el hormigón vertido

  10. 3

    Colocación de las viguetas

    Se colocan las viguetas sobre las paredes portantes, dentro de los encadenados horizontales o vigas, procurando que el apoyo mínimo sea de 10cm. La distancia entre viguetas se establece mediante la colocación de una bovedilla como distanciador en cada extremo.

  11. 4

    Colocación de bovedillas

    Una vez alineadas las viguetas, se continúa la colocación de las bovedillas controlando que no queden espacios libres y se obturan los extremos de las bovedillas de las puntas para evitar que ingrese luego el hormigón colado.

  12. 5

    Limpieza y colocación de armadura

    Antes del colado del hormigón se debe eliminar todo rastro de tierra, cal y otras impurezas que puedan contaminar el mismo. Se coloca la malla con separadores para distanciarla de las bovedillas, y dos barras de acero de 8mm actuando como nervios de repartición, 1 nervio hasta 3,60m, 2 nervios igualmente espaciados hasta 5,40m y 3 nervios igualmente espaciados cuando la losa supere los 5,40m de luz.

  13. 6

    Hormigonado

    Se realiza el hormigonado de la losa mediante una sola operación en dirección perpendicular a las viguetas, llenando perfectamente los nervios transversales y los espacios entre bovedillas sobre las viguetas.

  14. 7

    Desapuntalamiento

    Pasados 12 días, en el caso de luces de hasta 5m se podrá desapuntalar, mientras que para luces mayores se podrá desapuntalar a los 15 días. El orden de desapuntalamiento será siempre desde el centro del vano hacia los extremos, de forma gradual, evitando retirar los puntales simultáneamente para que la losa no se vea sobreexigida o trabaje de forma inadecuada mientras se realiza el desapuntalamiento.

  15. 1

    Replanteo

    Una vez elevados los muros sobre los cuales cargará la losa se verifica que se encuentren aplomados correctamente para evitar problemas a futuro y realiza la limpieza del sitio.

  16. 2

    Apuntalamiento y encofrado

    Antes de la colocación de las viguetas es necesario disponer un apuntalamiento mediante puntales alineados perpendicularmente, garantizando que la deformación de la losa sea mínima y que los niveles de tracción no sean excesivos. Se provee también de unos milímetros de altura adicional a los puntales centrales para compensar el descenso al momento del desapuntalamiento. Además se realizara el encofrado para evitar deformaciónes de los encadenados y contener el hormigón vertido

  17. 3

    Colocación de las viguetas

    Se colocan las viguetas sobre las paredes portantes, dentro de los encadenados horizontales o vigas, procurando que el apoyo mínimo sea de 10cm. La distancia entre viguetas se establece mediante la colocación de una bovedilla como distanciador en cada extremo.

  18. 4

    Colocación de bovedillas

    Una vez alineadas las viguetas, se continúa la colocación de las bovedillas controlando que no queden espacios libres y se obturan los extremos de las bovedillas de las puntas para evitar que ingrese luego el hormigón colado.

  19. 5

    Limpieza y colocación de armadura

    Antes del colado del hormigón se debe eliminar todo rastro de tierra, cal y otras impurezas que puedan contaminar el mismo. Se coloca la malla con separadores para distanciarla de las bovedillas, y dos barras de acero de 8mm actuando como nervios de repartición, 1 nervio hasta 3,60m, 2 nervios igualmente espaciados hasta 5,40m y 3 nervios igualmente espaciados cuando la losa supere los 5,40m de luz.

  20. 6

    Hormigonado

    Se realiza el hormigonado de la losa mediante una sola operación en dirección perpendicular a las viguetas, llenando perfectamente los nervios transversales y los espacios entre bovedillas sobre las viguetas.

  21. 7

    Desapuntalamiento

    Pasados 12 días, en el caso de luces de hasta 5m se podrá desapuntalar, mientras que para luces mayores se podrá desapuntalar a los 15 días. El orden de desapuntalamiento será siempre desde el centro del vano hacia los extremos, de forma gradual, evitando retirar los puntales simultáneamente para que la losa no se vea sobreexigida o trabaje de forma inadecuada mientras se realiza el desapuntalamiento.

FICHA TECNICA

SKU:
EST-220-2-TECNOPOR
  • Terminación estética

    ★★★ Buena estetica
  • Durabilidad

    ★★★★ Muy buena durabilidad
  • Resistencia a abrasión e impactos

    ★★★ Buena resistencia
  • Mantenimiento y limpieza

    ★★★★ Muy buena limpiabilidad

Caracteristicas destacadas

    • Reducción del peso propio del forjado de hasta 100 kg/m² gracias al uso de bloques EPS
    • Mayor seguridad ya que los bloques se fabrican según Norma IRAM 1738 y con EPS autoextinguible
    • Mayor rapidez de montaje y menor posibilidad de escurrimiento del hormigón ya que solo se requieren 2 bloques por cada m² de forjado

USOS Y APLICACIONES

  • Usos y aplicaciones en Viviendas

    • Construcción exterior - interior integral
  • Usos y aplicaciones en Comercios y Oficinas

    • Construcción exterior - interior integral

DETALLES TECNICOS Y CONSTRUCCION

  1. 1

    Replanteo

    Una vez elevados los muros sobre los cuales cargará la losa se verifica que se encuentren aplomados correctamente para evitar problemas a futuro y realiza la limpieza del sitio.

  2. 2

    Apuntalamiento y encofrado

    Antes de la colocación de las viguetas es necesario disponer un apuntalamiento mediante puntales alineados perpendicularmente, garantizando que la deformación de la losa sea mínima y que los niveles de tracción no sean excesivos. Se provee también de unos milímetros de altura adicional a los puntales centrales para compensar el descenso al momento del desapuntalamiento. Además se realizara el encofrado para evitar deformaciónes de los encadenados y contener el hormigón vertido

  3. 3

    Colocación de las viguetas

    Se colocan las viguetas sobre las paredes portantes, dentro de los encadenados horizontales o vigas, procurando que el apoyo mínimo sea de 10cm. La distancia entre viguetas se establece mediante la colocación de una bovedilla como distanciador en cada extremo.

  4. 4

    Colocación de bovedillas

    Una vez alineadas las viguetas, se continúa la colocación de las bovedillas controlando que no queden espacios libres y se obturan los extremos de las bovedillas de las puntas para evitar que ingrese luego el hormigón colado.

  5. 5

    Limpieza y colocación de armadura

    Antes del colado del hormigón se debe eliminar todo rastro de tierra, cal y otras impurezas que puedan contaminar el mismo. Se coloca la malla con separadores para distanciarla de las bovedillas, y dos barras de acero de 8mm actuando como nervios de repartición, 1 nervio hasta 3,60m, 2 nervios igualmente espaciados hasta 5,40m y 3 nervios igualmente espaciados cuando la losa supere los 5,40m de luz.

  6. 6

    Hormigonado

    Se realiza el hormigonado de la losa mediante una sola operación en dirección perpendicular a las viguetas, llenando perfectamente los nervios transversales y los espacios entre bovedillas sobre las viguetas.

  7. 7

    Desapuntalamiento

    Pasados 12 días, en el caso de luces de hasta 5m se podrá desapuntalar, mientras que para luces mayores se podrá desapuntalar a los 15 días. El orden de desapuntalamiento será siempre desde el centro del vano hacia los extremos, de forma gradual, evitando retirar los puntales simultáneamente para que la losa no se vea sobreexigida o trabaje de forma inadecuada mientras se realiza el desapuntalamiento.

  8. 1

    Replanteo

    Una vez elevados los muros sobre los cuales cargará la losa se verifica que se encuentren aplomados correctamente para evitar problemas a futuro y realiza la limpieza del sitio.

  9. 2

    Apuntalamiento y encofrado

    Antes de la colocación de las viguetas es necesario disponer un apuntalamiento mediante puntales alineados perpendicularmente, garantizando que la deformación de la losa sea mínima y que los niveles de tracción no sean excesivos. Se provee también de unos milímetros de altura adicional a los puntales centrales para compensar el descenso al momento del desapuntalamiento. Además se realizara el encofrado para evitar deformaciónes de los encadenados y contener el hormigón vertido

  10. 3

    Colocación de las viguetas

    Se colocan las viguetas sobre las paredes portantes, dentro de los encadenados horizontales o vigas, procurando que el apoyo mínimo sea de 10cm. La distancia entre viguetas se establece mediante la colocación de una bovedilla como distanciador en cada extremo.

  11. 4

    Colocación de bovedillas

    Una vez alineadas las viguetas, se continúa la colocación de las bovedillas controlando que no queden espacios libres y se obturan los extremos de las bovedillas de las puntas para evitar que ingrese luego el hormigón colado.

  12. 5

    Limpieza y colocación de armadura

    Antes del colado del hormigón se debe eliminar todo rastro de tierra, cal y otras impurezas que puedan contaminar el mismo. Se coloca la malla con separadores para distanciarla de las bovedillas, y dos barras de acero de 8mm actuando como nervios de repartición, 1 nervio hasta 3,60m, 2 nervios igualmente espaciados hasta 5,40m y 3 nervios igualmente espaciados cuando la losa supere los 5,40m de luz.

  13. 6

    Hormigonado

    Se realiza el hormigonado de la losa mediante una sola operación en dirección perpendicular a las viguetas, llenando perfectamente los nervios transversales y los espacios entre bovedillas sobre las viguetas.

  14. 7

    Desapuntalamiento

    Pasados 12 días, en el caso de luces de hasta 5m se podrá desapuntalar, mientras que para luces mayores se podrá desapuntalar a los 15 días. El orden de desapuntalamiento será siempre desde el centro del vano hacia los extremos, de forma gradual, evitando retirar los puntales simultáneamente para que la losa no se vea sobreexigida o trabaje de forma inadecuada mientras se realiza el desapuntalamiento.

  15. 1

    Replanteo

    Una vez elevados los muros sobre los cuales cargará la losa se verifica que se encuentren aplomados correctamente para evitar problemas a futuro y realiza la limpieza del sitio.

  16. 2

    Apuntalamiento y encofrado

    Antes de la colocación de las viguetas es necesario disponer un apuntalamiento mediante puntales alineados perpendicularmente, garantizando que la deformación de la losa sea mínima y que los niveles de tracción no sean excesivos. Se provee también de unos milímetros de altura adicional a los puntales centrales para compensar el descenso al momento del desapuntalamiento. Además se realizara el encofrado para evitar deformaciónes de los encadenados y contener el hormigón vertido

  17. 3

    Colocación de las viguetas

    Se colocan las viguetas sobre las paredes portantes, dentro de los encadenados horizontales o vigas, procurando que el apoyo mínimo sea de 10cm. La distancia entre viguetas se establece mediante la colocación de una bovedilla como distanciador en cada extremo.

  18. 4

    Colocación de bovedillas

    Una vez alineadas las viguetas, se continúa la colocación de las bovedillas controlando que no queden espacios libres y se obturan los extremos de las bovedillas de las puntas para evitar que ingrese luego el hormigón colado.

  19. 5

    Limpieza y colocación de armadura

    Antes del colado del hormigón se debe eliminar todo rastro de tierra, cal y otras impurezas que puedan contaminar el mismo. Se coloca la malla con separadores para distanciarla de las bovedillas, y dos barras de acero de 8mm actuando como nervios de repartición, 1 nervio hasta 3,60m, 2 nervios igualmente espaciados hasta 5,40m y 3 nervios igualmente espaciados cuando la losa supere los 5,40m de luz.

  20. 6

    Hormigonado

    Se realiza el hormigonado de la losa mediante una sola operación en dirección perpendicular a las viguetas, llenando perfectamente los nervios transversales y los espacios entre bovedillas sobre las viguetas.

  21. 7

    Desapuntalamiento

    Pasados 12 días, en el caso de luces de hasta 5m se podrá desapuntalar, mientras que para luces mayores se podrá desapuntalar a los 15 días. El orden de desapuntalamiento será siempre desde el centro del vano hacia los extremos, de forma gradual, evitando retirar los puntales simultáneamente para que la losa no se vea sobreexigida o trabaje de forma inadecuada mientras se realiza el desapuntalamiento.

Selecciona las opciones para ver el contenido relevante

Materiales que componen esta solucion
