Pared portante de ladrillos cerámicos

pared portante de ladrillos cerámicos

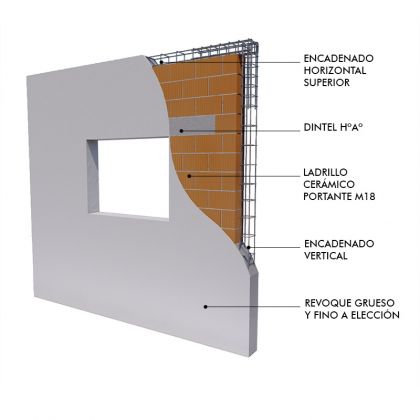

Pared exterior portante en ladrillo ceramico hueco de espesor a elección. Ideal para aplicaciones comerciales y residenciales que desean lograr una estética continua con buena aislación térmica en sistema tradicional. Normalmente verifica para soportar la carga de entrepiso (ej: vivienda de dos plantas).

Cálculo de materiales

¿Cómo calculo esto?
¿Cómo calculo esto?
¿Cómo calculo esto?
Recordá que este cálculo es aproximado. El definitivo debe ser realizado por un profesional habilitado.
  1. 1

    Encadenado horizontal inferior

    El encadenado horizontal inferior puede incluirse en la plantilla o zapata corrida o bien ejecutarse sobre el cimiento. Se realiza colocando la estructura de acero compuesto por 4 barras longitudinales de Ø8mm y estribos de Ø6mm cada 200mm en zonas normales y cada 100mm en zonas críticas, dejando hierros previstos para luego ejecutar el encadenado vertical. Una vez encofrada se vierte el hormigón.

  2. 2

    Primera hilada, capa aisladora y elevación

    La primera fila de ladrillos se pegará sobre una faja nivelada agregando el mortero. Una vez que se alcanza la altura del contrapiso interior se sugiere la ejecución de una capa aisladora horizontal mezclando el mortero con aditivo hidrófugo. Se prosigue con la elevación de la mampostería realizando las hiladas trabadas para evitar un asentamiento irregular.

  3. 3

    Encadenado vertical

    El encadenado se refuerza de forma vertical mediante estructuras de acero armadas en relación al encadenado inferior respetando los diametros y separaciones de las barras; y posteriormente se encofran para ser llenadas con hormigón. Se realizan en torno a muros llenos, a una distancia entre los mismos de hasta 4 metros.

  4. 4

    Dinteles

    En el caso de poseer aberturas en el muro se prevee la colocación de dinteles, cuyo largo debe superar 60cm hacia cada lado de la abertura y se ejecuta colocando 4 barras longitudinales de Ø8mm y estribos de Ø6mm cada 250mm, que luego se encofran y llenan con hormigón.

  5. 5

    Encadenado horizontal superior

    Al finalizar la elevación del muro se ejecuta el encadenado superior, colocando 4 barras longitudinales de Ø8mm y estribos de Ø6mm cada 200mm en zonas normales y cada 100mm en zonas críticas que se unen a las barras del encadenado vertical y luego se encofran y hormigonan.

  6. 6

    Revestimiento interior y exterior

    Segun el material elegido, en la superficie interior se puede aplicar un revoque al yeso, revoque grueso y fino tradicional o revoque interior premezclado listo para usar. En la superficie exterior se puede optar por un revoque grueso tradicional o un revoque premezclado con ceresita.

FICHA TECNICA

SKU:
EST-235
Modulación del sistema (mm):
330
Espesor final del sistema (mm):
200
Coeficiente de conductividad termica K (W÷m·K):
1.51
Resistencia del sistema al fuego:
120min
Peso (Kg):
112.500000
Capacidad portante:
Portante de entrepiso* (Dos plantas)
  • Terminación estética

    ★★★ Buena estetica
  • Durabilidad

    ★★★★ Muy buena durabilidad
  • Resistencia a abrasión e impactos

    ★★★★★ Excelente resistencia
  • Mantenimiento y limpieza

    ★★★ Buena limpiabilidad

Caracteristicas destacadas

    • Por su composición de celdas cerámicas aporta muy buena aislación térmica y resiste muy altas temperaturas sin cambios mecánicos o dimensionales
    • Normalmente verifica para soportar la carga de entrepiso (ej: vivienda de dos plantas)
    • Indicado especialmente para construcciones comerciales o residenciales reemplazando las tradicionales paredes de ladrillos comunes, obteniendo menor espesor de muros y bajo costo

USOS Y APLICACIONES

  • Usos y aplicaciones en Viviendas

    • Construcción exterior - interior integral
  • Usos y aplicaciones en Comercios y Oficinas

    • Construcción exterior - interior integral

DETALLES TECNICOS Y CONSTRUCCION

  1. 1

    Encadenado horizontal inferior

    El encadenado horizontal inferior puede incluirse en la plantilla o zapata corrida o bien ejecutarse sobre el cimiento. Se realiza colocando la estructura de acero compuesto por 4 barras longitudinales de Ø8mm y estribos de Ø6mm cada 200mm en zonas normales y cada 100mm en zonas críticas, dejando hierros previstos para luego ejecutar el encadenado vertical. Una vez encofrada se vierte el hormigón.

  2. 2

    Primera hilada, capa aisladora y elevación

    La primera fila de ladrillos se pegará sobre una faja nivelada agregando el mortero. Una vez que se alcanza la altura del contrapiso interior se sugiere la ejecución de una capa aisladora horizontal mezclando el mortero con aditivo hidrófugo. Se prosigue con la elevación de la mampostería realizando las hiladas trabadas para evitar un asentamiento irregular.

  3. 3

    Encadenado vertical

    El encadenado se refuerza de forma vertical mediante estructuras de acero armadas en relación al encadenado inferior respetando los diametros y separaciones de las barras; y posteriormente se encofran para ser llenadas con hormigón. Se realizan en torno a muros llenos, a una distancia entre los mismos de hasta 4 metros.

  4. 4

    Dinteles

    En el caso de poseer aberturas en el muro se prevee la colocación de dinteles, cuyo largo debe superar 60cm hacia cada lado de la abertura y se ejecuta colocando 4 barras longitudinales de Ø8mm y estribos de Ø6mm cada 250mm, que luego se encofran y llenan con hormigón.

  5. 5

    Encadenado horizontal superior

    Al finalizar la elevación del muro se ejecuta el encadenado superior, colocando 4 barras longitudinales de Ø8mm y estribos de Ø6mm cada 200mm en zonas normales y cada 100mm en zonas críticas que se unen a las barras del encadenado vertical y luego se encofran y hormigonan.

  6. 6

    Revestimiento interior y exterior

    Segun el material elegido, en la superficie interior se puede aplicar un revoque al yeso, revoque grueso y fino tradicional o revoque interior premezclado listo para usar. En la superficie exterior se puede optar por un revoque grueso tradicional o un revoque premezclado con ceresita.
